万用多用途插座模块

  • 万用多用途插座模块
  • 万用多用途插座模块
  • 万用多用途插座模块
  • 万用多用途插座模块
  • 万用多用途插座模块
型号︰R4 series
品牌︰稳不落
原产地︰中国
最少订量︰1000 件

 共有 11 相关信息
上一个7891011下一个

产品描述

[插座定义]



插座,又称电源插座,开关插座,英文翻译:Power socket 是指有一个或一个以上电路接线可插入的座,通过它可插入各种接线,便于与其他电路接通。电源插座是为家用电器提供电源接口的电气设备,也是住宅电气设计中使用较多的电气附件。





[专利定义]



本发明提供一种具安全之多用途插座,尤指一种可达到安全结构之插座与插头使用及适用数种不同插脚插接之插座结构,其系于底座二边各设有一凹槽,于中央位置形成一接地槽,使二凹槽内可置入导电架,于接地槽内置放接地架,可置入隔板,之后将上盖置上以高周波接合法或粘合剂或螺丝固定,使其形成一体,再将其置于中框,藉中框中之卡止件与卡板使其固定成一体,使该插座可适用于安全插座与数种不同形状之插头插接。


[技术参数]


额定电流:10A
额定电压:250V

      率:250瓦特

      压:3KV

      寸:长**=36*36*28MM



[认证情况]

CE认证,ROHS认证,ISO90012008



[可选颜色]

通常色:白色 黑色 红色,银色;其他颜色可以订制;



[用途说明]



适用于工厂测试使用,或安装在的电子检测仪器和设备。通用插孔可以接受世界各地的各种型式插头。国际标准化的,统一的大小,更换方便,满足您的个性化需求设计。专门设计设计使用在各种工业生产线/测试仪器设备/大类型的数据库/网络管理中心/信息产品匹配电器设备等等。





[安装说明]

R2,R3,R4RU4R5AR5B,R6A,R6B,R7,R4V,R5AV,R16,R18,R21, RT, R5BV,  R6AV, R16V,RGF, RGFV, R5B16的背面。

1、孔的大小,插入电线=Φ2.5mm* 3;

2、合适的电缆是Φ0.8mmΦ4.5mm;

3、连接电缆时,请剥线15MM18MM

4、插入线后,请尽量拉开,并确保电缆卡紧;

5、选配的面板框架的大小,请参阅面板系列。





[产品种类]

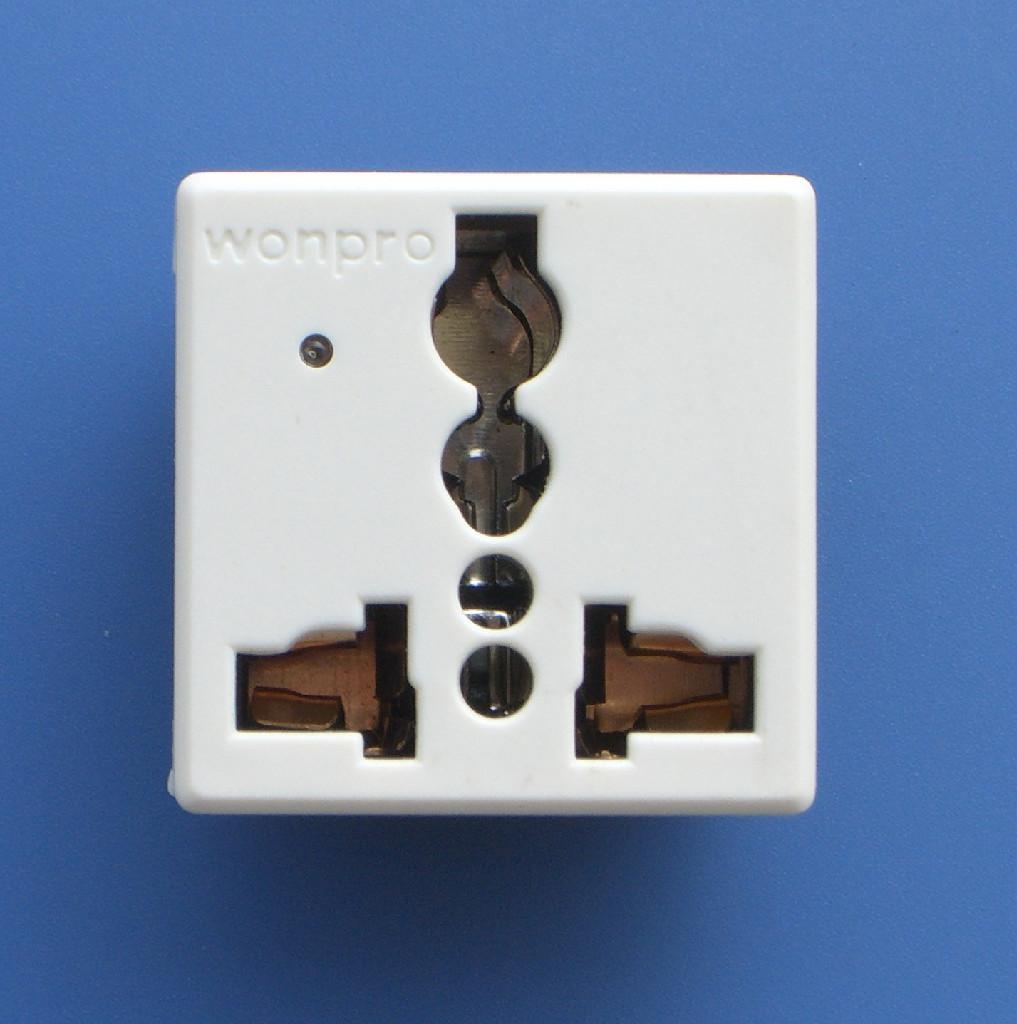

R4:
-
万用插座直接接线式接地型(2P+E)

额定电流:10A 20A(出口专用);

额定电压:250V

        率:2500瓦特

       压:3KV

       寸:长**=36*36*28MM

        通用插孔可以接受世界各地的各种型式插头(除了大南非插头插脚8.7mm)

R4V:
-
万用插座直接接线式接地型(2P+E)

额定电流:10A 20A(出口专用);

额定电压:250V

       率:2500瓦特

       压:3KV

       寸:长**=36*36*28MM

        :通用插孔可以接受世界各地的各种型式插头(除了大南非插头插脚8.7mm)  附加电源指示灯


带电源指示灯的产品系列还有:
1、R5AV
2、R5BV
3、R6AV
4、R7V
5、R16V
6、RGFV


R3:
-
万用插座+L型稳不落专利插座直接接线式接地型(2P+E)

额定电流:10A 20A(出口专用);

额定电压:250V

       率:2500瓦特

       压:3KV

       寸:长**=36*36*28MM
        :通用插孔可以接受世界各地的各种型式插头(除了大南非插头插脚8.7mm)  附加L型稳不落专利插座

特别之处:
- 配合本公司WSP插头使用,保证接线永不脱落,稳不落接线之妙处!!!

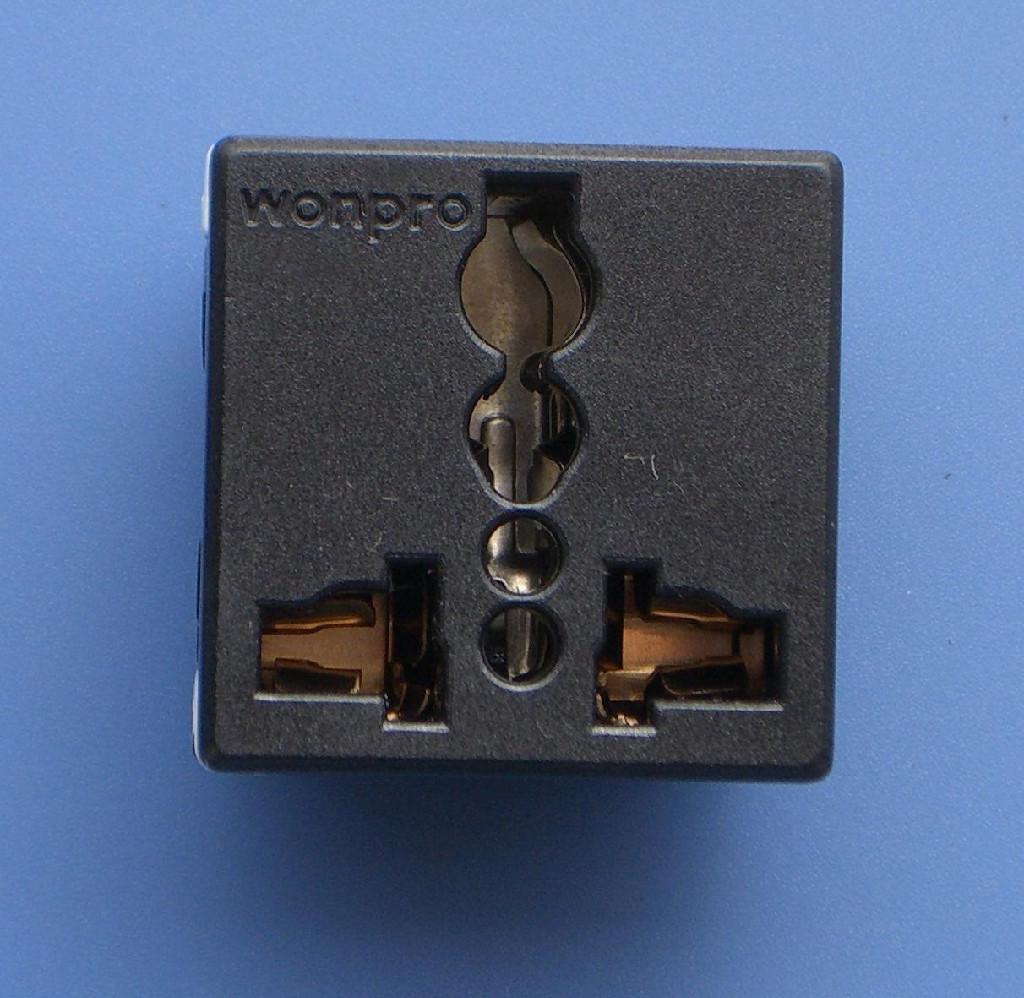

R4-BK:
-
万用插座直接接线式接地型(2P+E)

额定电流:10A 20A(出口专用);

额定电压:250V

       率:2500瓦特

       压:3KV

       寸:长**=36*36*28MM
颜    色: BK为BLACK黑色的缩略,表示产品是黑色的。
        :通用插孔可以接受世界各地的各种型式插头(除了大南非插头插脚8.7mm)

R4S:
-
万用插座带保护门直接接线式接地型(2P+E)

额定电流:10A 20A(出口专用);

额定电压:250V

       率:2500瓦特

       压:3KV

       寸:长**=36*36*28MM
颜       色: 如果产品为黑色,BK为BLACK黑色的缩略,表示产品是黑色的,则保护门为橘色;如果产品为白色,W为WHITE白色的缩略,表示产品是白色的,则保护门仍为白色。
        : 通用插孔可以接受世界各地的各种型式插头(除了大南非插头插脚8.7mm)

特别之处:
-S表示保护门, 主要防止小孩触电,同时,也起到防止水或灰尘作用. 保护门可以避免插头单脚打开,必须双插头同时插入才可以打开,保证双开双合的功效.

R4U:
-
万用插座直接接线式接地型(2P+E)

额定电流:20A(出口专用);

额定电压:250V

        率:2500瓦特

       压:3KV

       寸:长**=36*36*28MM

        通用插孔可以接受美标一芽两脚扁插头(两个扁插头是垂直的)220美标插头专用
